產品概述

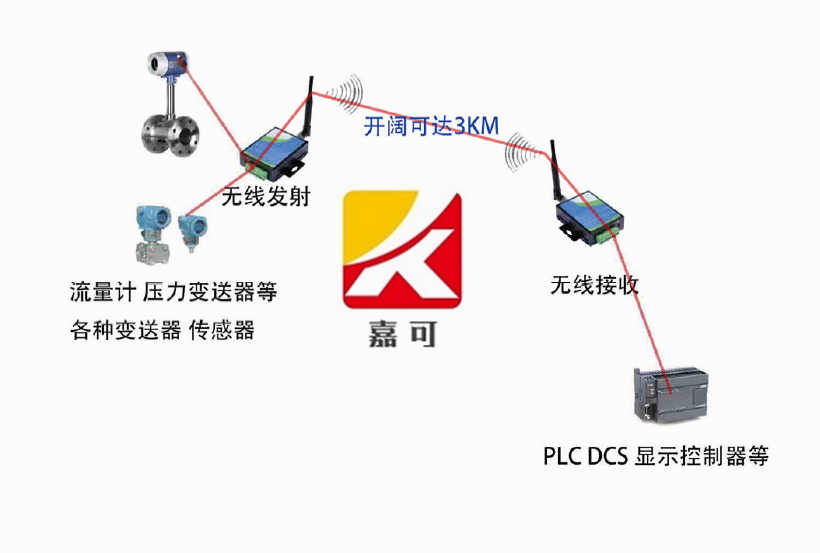

無線信號采集控制系統采用點對點的無線模擬信號傳輸裝置，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端采集工業現場的變送器輸出信號并通過無線方式傳送，遠端輸出電流或其它規格信號可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離空曠可達3公里。
應用范圍
1、電力變壓器油溫?zé)o線監控；
2、石油鉆井架井繩張力無線傳輸設備；
3、橡膠廠硫化生產工藝無線DCS監測系統；
4、工業場合的管網壓力等無線遠程監測；
5、工業設備運行參數的實時無線測控；
6、泵房變頻器無線調速控制；
7、鍋爐房設備監控、鋼鐵廠監控設備、灌漿設備無線遙控。
功能特點
輸出模塊每個通道都是隔離電源供電，輸出電流均隔離，互不干擾；
寬電壓范圍設計使其具有更高的可靠性，更加適應工業環境；
終端采用雙電源設計，通信模塊獨立供電，確保終端不死機；
完善的無線通信機制，上電后自動連接無線網絡，掉線自動重連；
終端電磁兼容性能優良，且具有較強的溫濕度自適應能力；
采集傳輸一體化，提高了系統可靠性，有效降低成本；
可同時接入多路模擬信號；
傳送距離遠；
采用超低功耗、高性能的嵌入式處理器，保證數據采集精度。
主要技術參數
供電電壓：220V AC或24V DC或5V DC
信號采集：0-20mA/4-20mA/0-5V/0-10V/1-5V/1-10V/RS485/RS232
信號傳送：無線方式
信號輸出：0-20mA/4-20mA/0-5V/0-10V/1-5V/1-10V/RS485/RS232
傳送距離：采用GFSK調制方式，空曠傳輸距離在3000米理論能穿透12道以上墻壁
傳送通道：多通道（由客戶選定）
產品重量：約600g
工作環境：-10~70℃/0~90％RH
外形尺寸：105*95*28mm
