有源或無源型磁電式轉速傳感器測量原理
發(fā)布時間：2022-03-02 08:28:30
轉速傳感器是將旋轉物體的轉速轉換為電量輸出的傳感器，其常用類型有:光電式、電渦流式、磁阻式、霍爾式、電容式、接近開關式等。而磁阻式、電渦流式以及霍爾式轉速傳感器都是以電磁感應為基本原理來實現轉速的測量，均屬于磁電式轉速傳感器。磁電式轉速傳感器廣泛應用于工業(yè)生產中，如電力、汽車、航空、紡織和石化等領域，用來測量和監(jiān)控機械設備的轉速參量，并以此來實現自動化管理和控制。因此，建立科學可靠的磁電式轉速傳感器校準方法成為計量工作的一項迫切要求。本文對磁電式轉速傳感器測量原理進行了闡述。

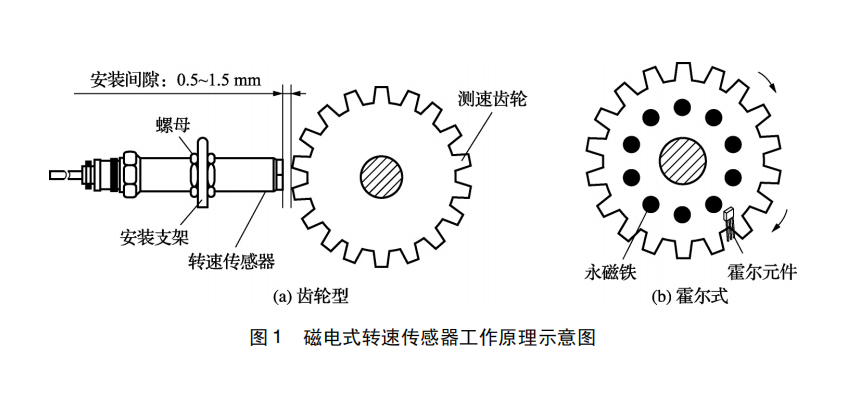

有源或無源型磁電式轉速傳感器，其測量方式均為非接觸式。磁阻式、電渦流式轉速傳感器感應測量對象為帶有凸起或凹陷的磁性材料及導磁材料的被測物體，其工作原理如圖1(a)所示，前者基于磁阻效應，后者基于電渦流效應。當測速輪旋轉時，齒輪與傳感器之間的間隙產生周期性變化，磁通量也會以同樣的周期變化，從而傳感器感應出周期變化的脈沖信號?；魻柺睫D速傳感器需在旋轉物體上安裝磁體，用以改變傳感器周圍的磁場，這樣傳感器才能準確捕捉被測物體的運動狀態(tài)，其工作原理如圖1(b)所示，當傳感器通過磁力線密度的變化，在磁力線穿過傳感器上的感應元件時產生霍爾電勢并將其轉換為交變電信號，由傳感器內置電路將信號調整和放大并輸出脈沖信號。
隨著被測物體的轉動，轉速傳感器輸出與旋轉速度相對應的脈沖信號(近似正弦波或矩形波)，通過計數儀表顯示測量的轉速值。
