1、氣體流量計分類

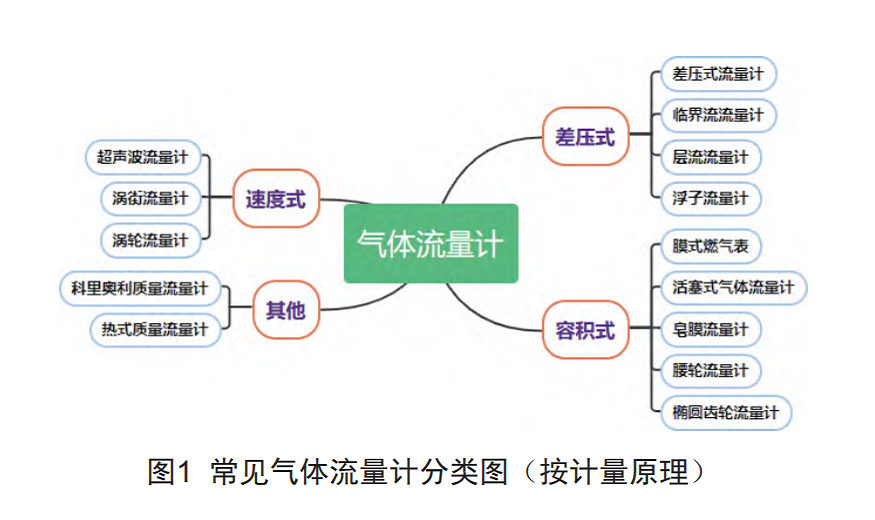

氣體流量計按計量原理可分為差壓式氣體流量計、容積式氣體流量、速度式氣體流量計以及其他原理氣體流量計，具體如圖1所示。
2、常用氣體流量計的比較分析
（1）差壓式流量計
工作原理：依據安裝在管道中的節流所產生的的差壓和管道尺寸計算流量。
優點：結構簡單，成本低，重復性好，性能穩定。
缺點：壓力損失大，現場安裝條件高（需要較長的直管段），精度水平中等。
適用范圍：封閉管道均可，全部單向流體，部分混相流體。
（2）臨界流流量計
工作原理：當入口壓力和出口壓力達到一定比值，即氣流速度在噴管喉部達到音速，依據經驗公式計算噴嘴的質量流量。
優點：重復性好，測量準確度高，范圍度寬，不受溫度壓力等限制。
缺點：對氣體介質要求較高，不適用復雜氣體；噪聲高。
適用范圍：實驗室使用。
（3）超聲波流量計
工作原理：通過檢測流體流動對超聲脈沖的作用來測量流體流量。
優點：無流動阻撓測量，無壓力損失。
缺點：對氣體清潔度較高，精度不高。
適用范圍：用于難于實驗室測量的場合。
（4）浮子流量計
工作原理：依據浮子在垂直的錐形管上下移動，對應的通流面積現實流量的大小。
優點：結構簡單，壓力損失小，價格低廉。
缺點：一般只能垂直安裝，易損壞，精度較低。
適用范圍：一般作為直觀流動指示，或者測量精度要求不高的現場指示儀表使用。
（5）渦街流量計
工作原理：通過檢測非流線型旋渦發生體兩側產生的漩渦的頻率來計算流體流量。
優點：精度較高，適用流體種類多、范圍寬、壓損小。
缺點：需要較長直管段，不適用低雷諾數測量。
適用范圍：用于大管徑，和中高速流體。
（6）容積式流量計
工作原理：利用機械測量元件把流體連續不斷的分割成單個已知的體積，依據該體積部分的次數來測量總流量。
優點：精度高、無管道安裝要求，量程寬。
缺點：結構復雜、體積龐大、安裝維修成本高、對介質種類和口徑有要求。
適用范圍：適用于清潔的單相流。
（7）層流流量計
工作原理：氣體流量經過層流元件時，通過計算層流元件前后壓力差值和流量的線性關系，計算體積流量。
優點：不受壓力限制，可高壓測試，正壓負壓均可。
缺點：層流元件內部結構負復雜，微小流體通道易被流體中的雜質堵塞。
適用范圍：適用于小微氣體流量檢測。
